GX12 5-PIN – komplet 10 sztuk do połączeń sygnałowych i zasilających 🔌

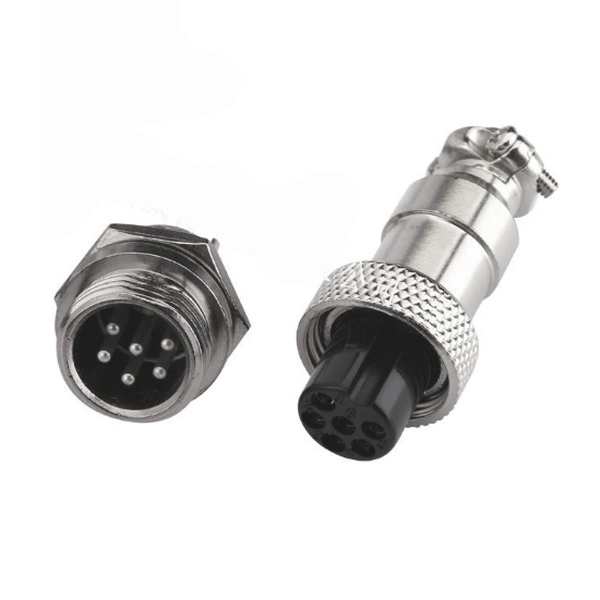

To zestaw 10 metalowych złączy przemysłowych GX12 5-PIN w komplecie wtyk + gniazdo do montażu. Sprawdza się tam, gdzie potrzebne jest pewne, rozkręcane połączenie przewodów: w sterownikach, urządzeniach pomiarowych, elektronice warsztatowej, instalacjach technicznych oraz projektach DIY.

Jeśli budujesz własne przewody, przedłużacze lub chcesz wyprowadzić połączenie na obudowę urządzenia, ten typ złącza jest jednym z częściej wybieranych rozwiązań. Gwintowane, zakręcane połączenie ogranicza ryzyko przypadkowego rozłączenia podczas pracy.

Do czego możesz użyć tego złącza? ⚙️

• systemy pomiarowe i kontrolne – czujniki, moduły, interfejsy sygnałowe,
• urządzenia warsztatowe i techniczne – połączenia panelowe, przewody serwisowe,
• audio / wideo – tam, gdzie potrzebne jest wielopinowe, skręcane złącze,
• DIY i automatyka – własne obudowy, sterowniki, projekty elektroniczne,
• przedłużacze i przewody robocze – wykonane na potrzebną długość.

5 pinów daje możliwość prowadzenia kilku sygnałów jednocześnie albo połączenia sygnału i zasilania w jednym złączu – oczywiście w granicach parametrów znamionowych.

Dlaczego ten typ złącza jest praktyczny?

• Zakręcane połączenie – po skręceniu złącze trzyma pewniej niż wciskane odpowiedniki.
• Metalowa obudowa – lepiej znosi użytkowanie warsztatowe i częste podłączanie.
• Montaż panelowy – gniazdo z gwintem 12 mm można osadzić w obudowie lub panelu.
• Kompaktowy format GX12 – dobry wybór tam, gdzie jest mało miejsca.

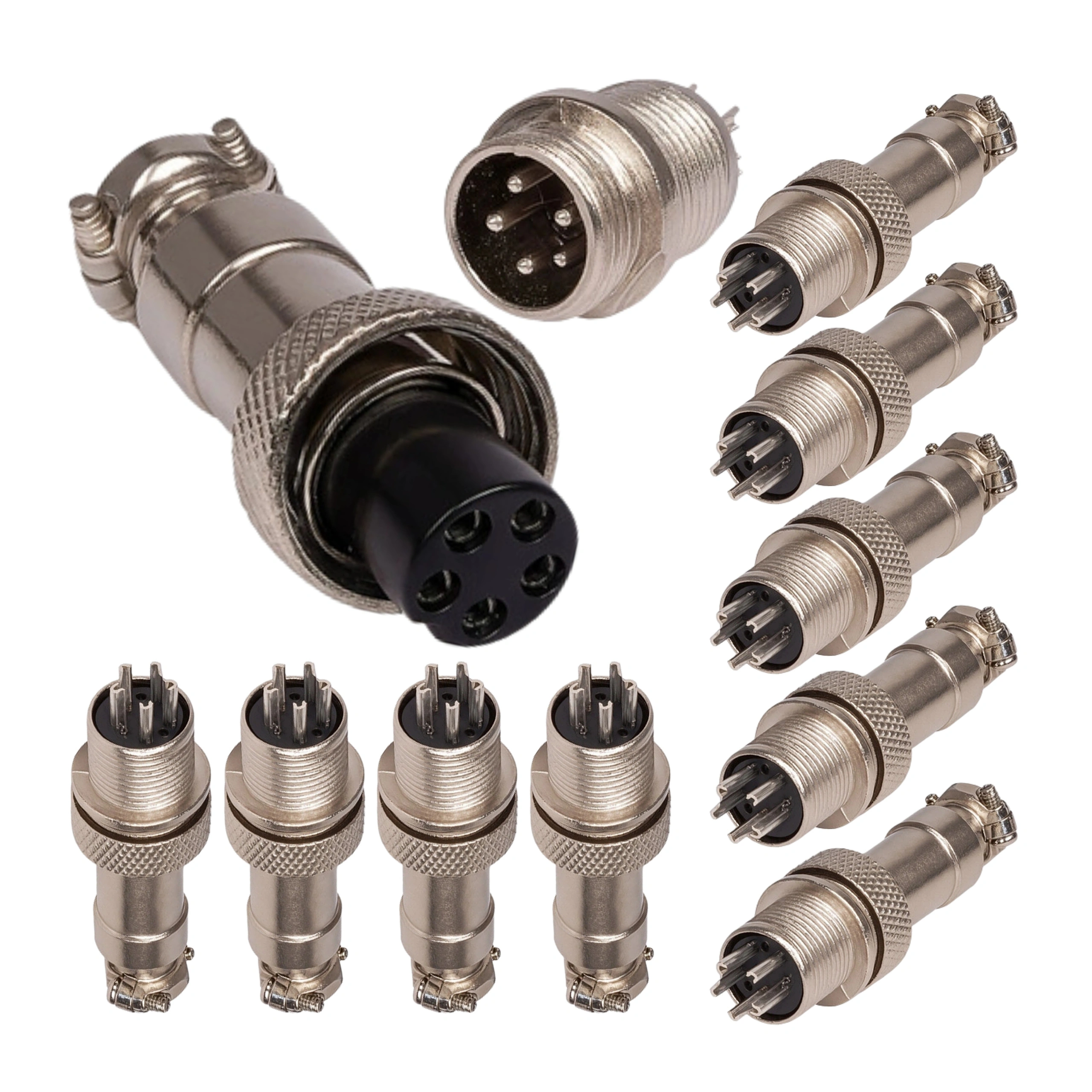

• Zestaw 10 sztuk – przydatny przy seryjnym montażu, naprawach i większych projektach.

Kompatybilność – jak sprawdzić, czy to właściwy model? 📏

Przed zakupem warto porównać trzy rzeczy:

• typ złącza: GX12 – musi zgadzać się z drugą stroną połączenia,
• liczbę pinów: 5 – złącza GX12 występują też w innych wersjach pinowych,
• średnicę montażową / gwint: 12 mm – istotne przy osadzaniu gniazda w panelu.

To ważne, bo GX12 5-PIN nie jest zamienne z wersjami 2-pin, 3-pin, 4-pin, 6-pin czy z innymi rodzinami złączy o podobnym wyglądzie.

• Nie dobieraj złącza wyłącznie po zdjęciu – liczy się standard GX12 i liczba pinów.
• Sprawdź miejsce montażu w obudowie – potrzebny jest otwór pod gwint 12 mm.
• Zweryfikuj obciążenie układu – złącze ma określone parametry napięcia i prądu.
• Jeśli tworzysz przewód od zera, upewnij się, że średnica przewodu pasuje do sposobu montażu wtyku.

Jak działa i jak się go używa? 🛠️

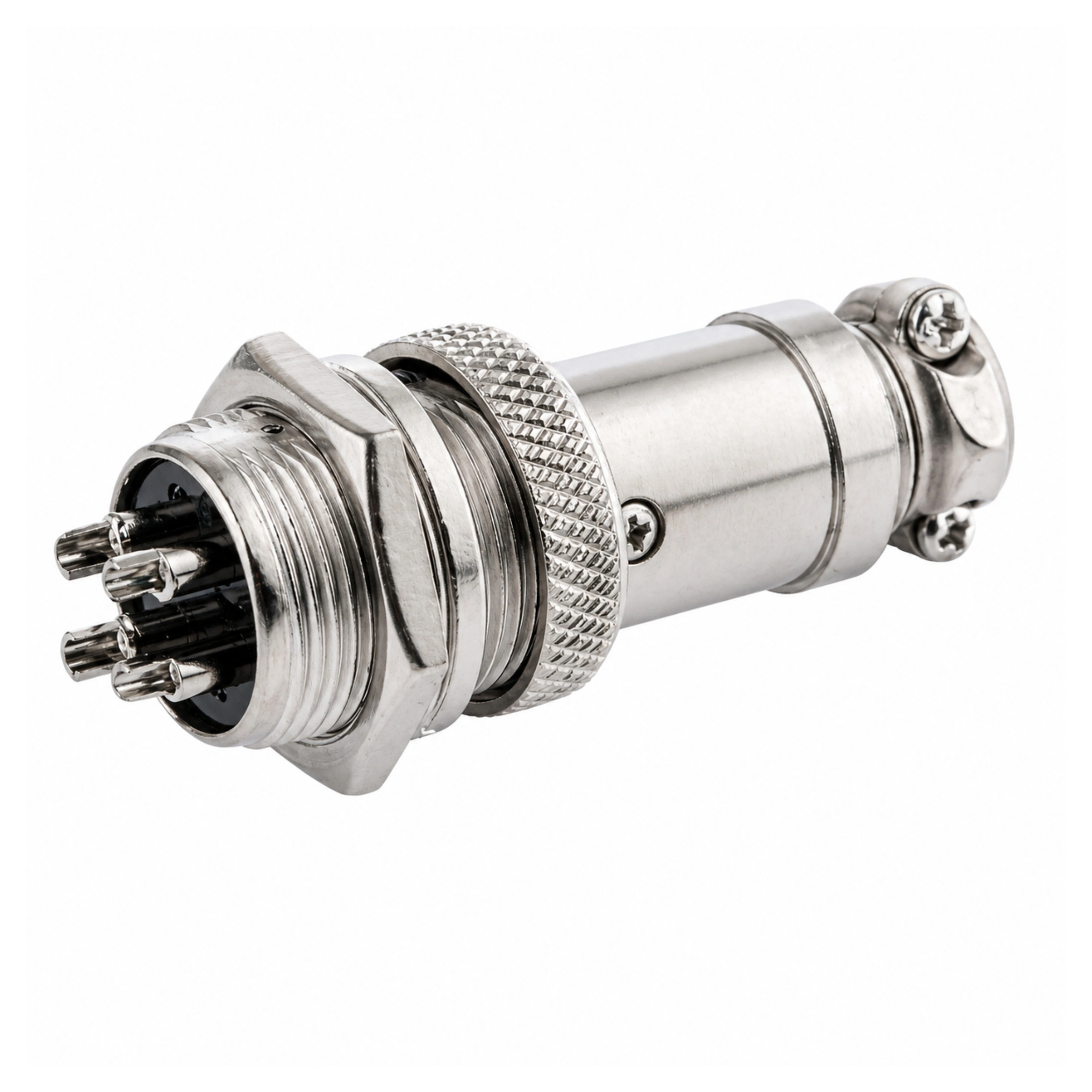

Gniazdo montuje się w panelu lub obudowie, a przewody lutuje lub podłącza po stronie styków zgodnie z układem projektu. Wtyk montuje się na przewodzie. Po złączeniu obu części całość dokręca się pierścieniem, co stabilizuje połączenie mechanicznie.

W praktyce takie rozwiązanie daje dwie korzyści:

• łatwe rozpinanie serwisowe bez stałego odkręcania przewodów,
• mniejsze ryzyko rozłączenia przy drganiach lub częstym użytkowaniu.

• Do obudów sterowników i urządzeń pomiarowych – gdy przewód ma być odpinany.
• Do własnych kabli połączeniowych – gdy potrzebujesz konkretnej długości.
• Do serwisu i modernizacji sprzętu – gdy stare złącze wymaga wymiany na skręcane.

Specyfikacja techniczna

Typ złącza	GX12
Liczba pinów	5
Napięcie znamionowe	220 V
Prąd znamionowy	5 A
Napięcie maksymalne	250 V AC
Średnica gwintu	12 mm
Długość	47 mm
Materiał	metal
Kolor	srebrny
Waga	15 g
Ilość w zestawie	10 sztuk

Bezpieczeństwo i ograniczenia 🔧

To złącze jest przeznaczone do zastosowań technicznych i elektronicznych, dlatego przed montażem warto zwrócić uwagę na kilka rzeczy:

• pracuj przy odłączonym zasilaniu,
• nie przekraczaj parametrów znamionowych 5 A i 250 V AC,
• zadbaj o poprawne przypisanie pinów po obu stronach złącza,
• sprawdź izolację i odciążenie przewodu, szczególnie przy ruchomych kablach,
• po montażu wykonaj kontrolę ciągłości i zwarć przed uruchomieniem urządzenia.

Przy projektach sygnałowych i zasilających jednocześnie dobrze jest wcześniej rozpisać numerację pinów, żeby uniknąć pomyłki podczas składania kilku kompletów.

Typowe błędy przy doborze złącza ❓

• Kupienie wersji GX12, ale z inną liczbą pinów niż w urządzeniu.
• Brak sprawdzenia średnicy otworu montażowego w panelu.
• Zakładanie, że wszystkie złącza „GX12” mają taki sam układ styków.
• Dobór złącza bez uwzględnienia prądu roboczego i napięcia układu.

Jeżeli wymieniasz stare złącze, porównaj nie tylko średnicę i ilość pinów, ale też sposób montażu oraz stronę wtyk/gniazdo.

FAQ

Tak, to komplet złącza do wykonania połączenia: wtyk z gniazdem.

Tak. Gniazdo ma gwint 12 mm, więc można zamontować je w obudowie lub panelu.

To złącze proste.

Najczęściej do przewodów sygnałowych, sterowania, połączeń serwisowych oraz układów, gdzie trzeba wyprowadzić kilka żył w jednym złączu.

Tak, to jedno z praktycznych zastosowań – szczególnie gdy potrzebujesz przewodu o niestandardowej długości.

Co dostajesz w tym wariancie? 📦

Ten wariant jest dobrym wyborem, jeśli potrzebujesz większej ilości jednakowych złączy do jednej realizacji albo chcesz mieć zapas do serwisu. Zamiast dobierać pojedyncze sztuki, od razu masz 10 kompletów do montażu w kilku urządzeniach lub przewodach.
