Konwerter USB-UART/RS232 do programowania i komunikacji z elektroniką 🔌

Ten przewód z układem PL2303HX pozwala połączyć komputer z urządzeniem wyposażonym w interfejs UART / TTL przez USB. W praktyce przydaje się wtedy, gdy płytka lub moduł nie ma własnego złącza USB, a potrzebujesz wgrać oprogramowanie, odczytać dane z portu szeregowego albo uruchomić komunikację serwisową.

To popularne rozwiązanie do Arduino, MultiWii, modułów sterujących, urządzeń DIY, automatyki i elektroniki warsztatowej. Długi przewód 100 cm ułatwia pracę na biurku, stanowisku testowym i podczas diagnostyki.

Do czego użyjesz tego konwertera? ⚙️

• Programowanie płytek bez gniazda USB
• Komunikacja z Arduino i MultiWii przez port szeregowy
• Diagnostyka modułów elektronicznych przez TX/RX
• Połączenie komputera z urządzeniem TTL w projektach DIY
• Testowanie sterowników, kontrolerów i modułów na stole warsztatowym

Jeśli szukasz kabla do USB na UART TTL z prostym wyprowadzeniem przewodów i zasilaniem 5 V, ten model spełnia właśnie taką rolę.

Jak działa ten adapter? 💡

Układ PL2303HX tworzy w systemie wirtualny port COM. Dzięki temu komputer widzi podłączony przewód jak klasyczny port szeregowy, a Ty możesz połączyć się z urządzeniem przez program terminalowy, środowisko programistyczne albo narzędzie serwisowe.

Do podstawowej komunikacji zwykle wystarczą 3 linie:

• GND
• TXD
• RXD

W razie potrzeby można również wykorzystać przewód 5 V do zasilania zgodnego układu, ale tylko wtedy, gdy masz pewność co do wymaganego napięcia urządzenia.

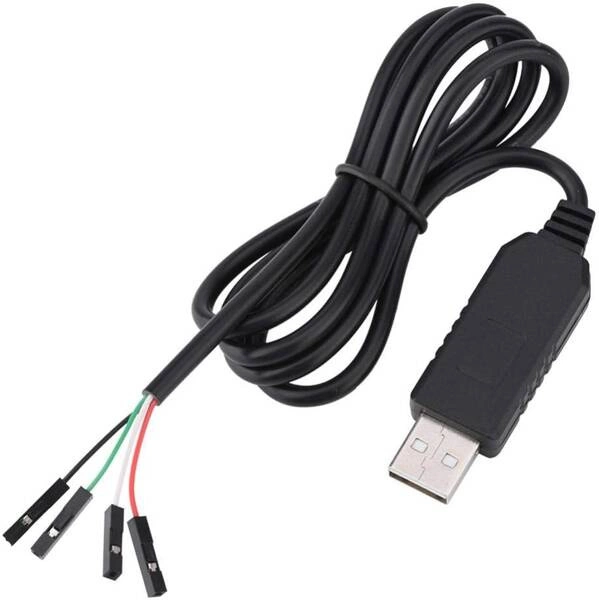

Kolory przewodów i podłączenie 🔧

Producent podaje następujące oznaczenia wyprowadzeń:

• Czerwony — +5 V
• Czarny — GND
• Biały — RXD
• Zielony — TXD

W praktyce pamiętaj o zasadzie:

• TXD konwertera łączysz z RX urządzenia
• RXD konwertera łączysz z TX urządzenia
• GND musi być wspólne po obu stronach

To najczęstszy sposób podłączenia przy komunikacji UART TTL.

Kompatybilność i ważne ograniczenia 🚨

To bardzo ważna sekcja, bo przy tego typu konwerterach błędny dobór lub podłączenie może uszkodzić elektronikę.

• Przewód jest przeznaczony do urządzeń z wejściem TTL / TX-RX
• Zasilanie wyjściowe na przewodzie to 5 V
• Układ oparty jest na PL2303HX
• Dla nowszych systemów mogą być wymagane odpowiednie sterowniki

Uwaga: w opisie producent wskazuje, że nieprawidłowe podłączenie może spowodować uszkodzenie elektroniki płyty lub konwertera. Przed podłączeniem sprawdź, czy Twoje urządzenie pracuje z logiką zgodną z tym adapterem i czy nie wymaga innego napięcia sygnałowego.

Jeśli korzystasz z nowszego systemu Windows, pomocny może być opis sterowników:

Konwerter USB – UART – TTL PL2303HX windows 10

Na co zwrócić uwagę przed zakupem? ❓

• Czy Twoja płytka naprawdę korzysta z UART TTL, a nie z innego standardu komunikacji
• Czy urządzenie dopuszcza zasilanie 5 V
• Czy wystarczy Ci przewód z liniami TX, RX, GND, 5 V
• Czy masz możliwość instalacji sterownika PL2303HX w swoim systemie

To ważne szczególnie przy starszych kontrolerach lotu, modułach GPS, urządzeniach serwisowych i projektach z rynku DIY, gdzie opisy złącz bywają niejednoznaczne.

W praktyce: typowe zastosowania 🛠️

• programowanie kontrolerów i płytek Arduino
• połączenie z modułem telemetrycznym lub GPS
• odczyt logów i danych z urządzeń szeregowych
• serwisowe podłączenie elektroniki warsztatowej
• modernizacja starszych urządzeń komunikujących się przez port szeregowy

Przewód o długości 100 cm daje większą swobodę niż krótkie adaptery montowane bezpośrednio przy porcie USB. To wygodne podczas testów na stole, gdy urządzenie jest zasilane osobno lub pracuje w obudowie.

Najważniejsze cechy

• układ PL2303HX
• interfejs USB typ A
• wyprowadzenia TX, RX, GND, 5 V
• długość przewodu 100 cm
• obsługa komunikacji szeregowej przez wirtualny port COM
• kompatybilność z USB 1.1 i 2.0
• szybkość transmisji od 300 bps do 1,5 Mbps

Specyfikacja techniczna 📏

Typ produktu	konwerter USB-UART/RS232
Układ	PL2303HX
Długość przewodu	100 cm
Złącze USB	USB typ A
Wyprowadzenia	TX, RX, GND, 5 V
Napięcie zasilania	5 V
Zabezpieczenie przeciążeniowe	500 mA
Kompatybilność USB	USB 1.1 / 2.0
Szybkość transmisji	300 bps do 1,5 Mbps
Deklarowana prędkość	do 12 Mbps

Typowe błędy przy podłączaniu 🚨

• zamiana TX i RX
• podanie 5 V na układ, który pracuje na innym napięciu
• brak wspólnej masy GND
• podłączenie do niewłaściwego złącza na płytce
• brak właściwego sterownika w systemie

Jeśli urządzenie nie odpowiada, najpierw sprawdź kolejność przewodów i numer portu COM w systemie. To najczęstsza przyczyna problemów przy pierwszym uruchomieniu.

FAQ

Tak, może być używany do płytek i modułów Arduino, które komunikują się przez UART TTL i nie mają własnego portu USB.

W wielu przypadkach tak. Do komunikacji zwykle wystarczą GND, TXD i RXD. Przewód 5 V wykorzystujesz tylko wtedy, gdy chcesz zasilić zgodny układ.

Produkt opisany jest jako USB-UART/RS232, ale wyprowadzenia to TX, RX, GND, 5 V, czyli typowe połączenie stosowane przy modułach TTL. Przed zakupem sprawdź standard sygnałów w swoim urządzeniu.

Może być potrzebna instalacja odpowiedniego sterownika dla układu PL2303HX. Producent udostępnia pomocniczy link do konfiguracji.

Jeśli potrzebujesz prostego konwertera USB do UART TTL do programowania, komunikacji lub serwisu elektroniki, ten model z układem PL2303HX i przewodem 100 cm będzie praktycznym rozwiązaniem. Najważniejsze przed podłączeniem to sprawdzenie zgodności napięć, pinów i sterowników.
