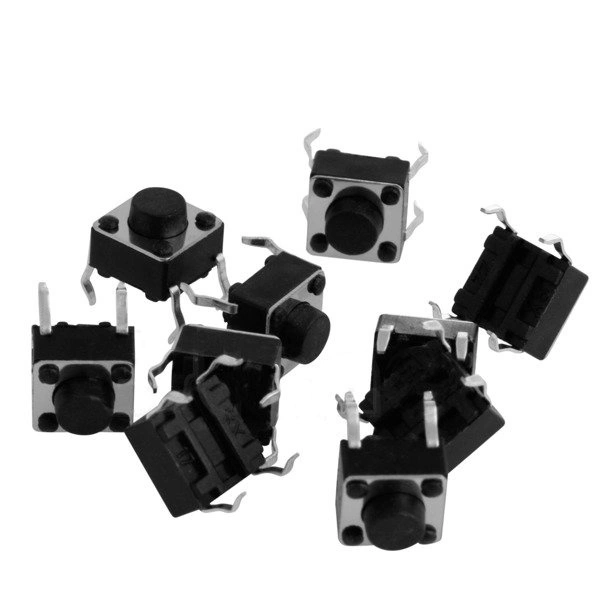

Mikrostyk TACT 6 x 6 x 5 mm – do przycisków, sterowników i projektów DIY

Ten mikrostyk TACT to mały przycisk chwilowy montowany przewlekane w PCB. Po naciśnięciu zwiera styki, a po puszczeniu wraca do pozycji wyjściowej. To jeden z najczęściej stosowanych elementów w elektronice użytkowej, prototypach i naprawach urządzeń.

W zestawie znajduje się 10 sztuk, więc bez problemu wykorzystasz je do kilku projektów, serwisu lub jako zapas do warsztatu.

Do czego sprawdzi się taki mikroswitch?

• przyciski RESET i USER BUTTON w układach cyfrowych,
• ⚙️ sterowanie menu, wyborem funkcji i ręcznym wyzwalaniem sygnału,
• 🛠️ naprawa paneli sterowania, zabawek elektronicznych i prostych urządzeń,
• 🔌 jako chwilowy przycisk do testów na płytkach stykowych i PCB po dopasowaniu wyprowadzeń do projektu.

Jak działa?

To przełącznik typu SPST-NO, czyli normalnie otwarty. W praktyce oznacza to, że obwód jest rozłączony, dopóki nie naciśniesz przycisku. Po zwolnieniu przycisku styk wraca do stanu wyjściowego.

Oznaczenie OFF-(ON) mówi, że jest to przycisk monostabilny – działa tylko podczas nacisku. To ważne, jeśli szukasz elementu do chwilowego podania sygnału, a nie przełącznika bistabilnego.

Najważniejsze cechy w praktyce

• Rozmiar korpusu 6 x 6 mm – popularny standard, łatwy do dopasowania w wielu projektach.
• Wysokość przycisku 5 mm od PCB – przydatna przy projektowaniu obudowy lub panelu czołowego. 📏
• Montaż THT – wygodny przy lutowaniu ręcznym i naprawach.
• Siła przełączania 1.6 N – przycisk nie jest zbyt miękki, dzięki czemu klik jest wyraźny.
• Okrągły klawisz – wygodny przy naciskaniu palcem lub przez element obudowy.

Kompatybilność i na co zwrócić uwagę przed zakupem

Przed zamówieniem sprawdź przede wszystkim trzy rzeczy: wymiary korpusu, wysokość przycisku i raster wyprowadzeń 4.5 x 6.5 mm. To właśnie te parametry decydują, czy mikrostyk będzie pasował do istniejącej płytki lub obudowy.

• pasuje do projektów przygotowanych pod tact switch 6 x 6 mm,
• dobry wybór do ręcznego lutowania i wymiany uszkodzonych przycisków,
• ❗ nie zastępuje przełącznika z podtrzymaniem pozycji,
• ❗ nie jest przeznaczony do dużych obciążeń prądowych,
• ❗ w urządzeniach z obudową trzeba sprawdzić, czy 5 mm wysokości od PCB będzie odpowiednie.

Parametry techniczne

Producent	NINIGI
Typ	mikroprzełącznik / tact switch
Ilość pozycji stabilnych	1-pozycyjne
Konfiguracja styków	SPST-NO
Sposób przełączania	OFF-(ON)
Montaż	THT
Obciążalność styków DC	0.05 A / 12 V DC
Siła przełączania	1.6 N
Wymiary korpusu	6 x 6 mm
Wysokość przycisku od PCB	5 mm
Kształt klawisza	okrągły
Raster wyprowadzeń	4.5 x 6.5 mm
Wyprowadzenia	do druku, proste
Rezystancja styku maks.	50 mΩ
Rezystancja izolacji min.	100 MΩ
Temperatura pracy	-25…70°C
Temperatura lutowania	250°C
Kolor przycisku	czarny

Montaż i praktyczne wskazówki

Przycisk jest przeznaczony do montażu przewlekanego. To wygodne rozwiązanie dla osób lutujących ręcznie – zarówno przy składaniu nowych układów, jak i podczas naprawy elektroniki. 🛠️

• Przed wlutowaniem porównaj rozstaw wyprowadzeń z otworami w PCB.
• Jeśli wymieniasz stary mikrostyk, sprawdź również wysokość trzpienia, aby przycisk współpracował z obudową.
• Nie używaj go do przełączania większych obciążeń – to element do sygnałów i małych prądów sterujących. 🚨
• Podczas projektowania układu warto dodać programowe lub sprzętowe eliminowanie drgań styków (debounce).

Typowe zastosowania DIY

• sterowanie w prostych urządzeniach mikroprocesorowych,
• przyciski w licznikach, timerach i testerach,
• interfejs użytkownika w obudowach drukowanych 3D,
• przyciski funkcyjne w zasilaczach warsztatowych i modułach pomiarowych,
• wymiana zużytych tact switchy w urządzeniach elektronicznych.

FAQ

Tak. Działa tylko podczas naciskania i po puszczeniu wraca do stanu spoczynkowego.

Tak, to bardzo częsty wybór do projektów z mikrokontrolerami, płytek prototypowych i własnych PCB. 💡

Nie. To nie jest przełącznik bistabilny. Jeśli potrzebujesz stałej zmiany pozycji, wybierz inny typ przełącznika.

Wymiary korpusu, wysokość przycisku od PCB i raster wyprowadzeń. To one najczęściej decydują, czy element będzie pasował mechanicznie.

Zawartość zestawu

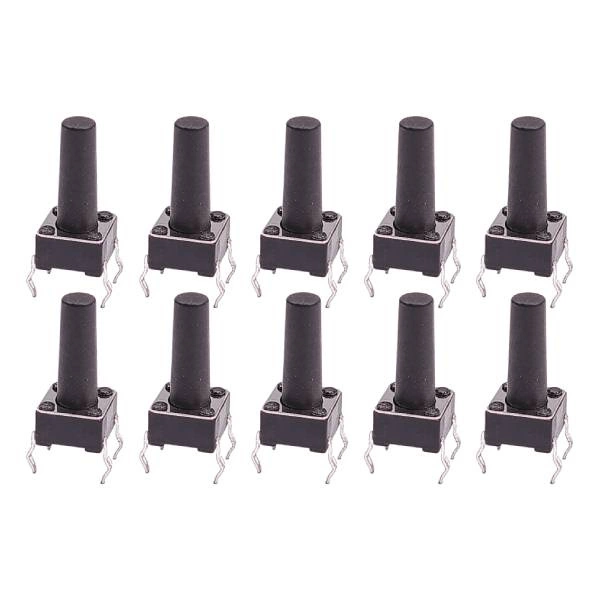

• 10 x mikrostyk TACT 6 x 6 x 5 mm
