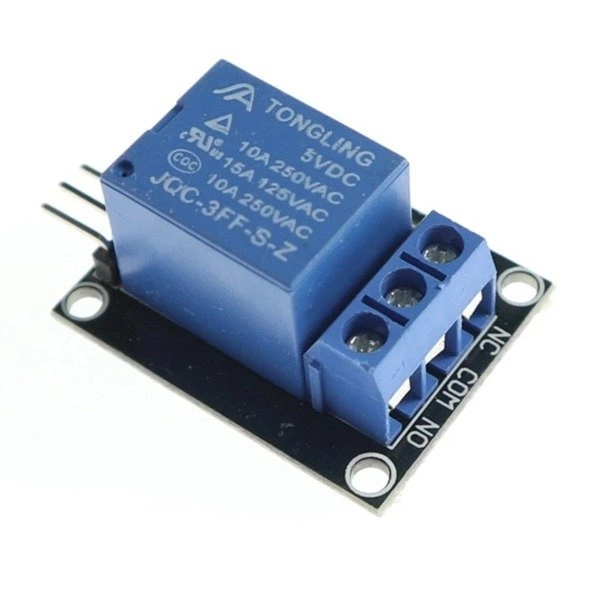

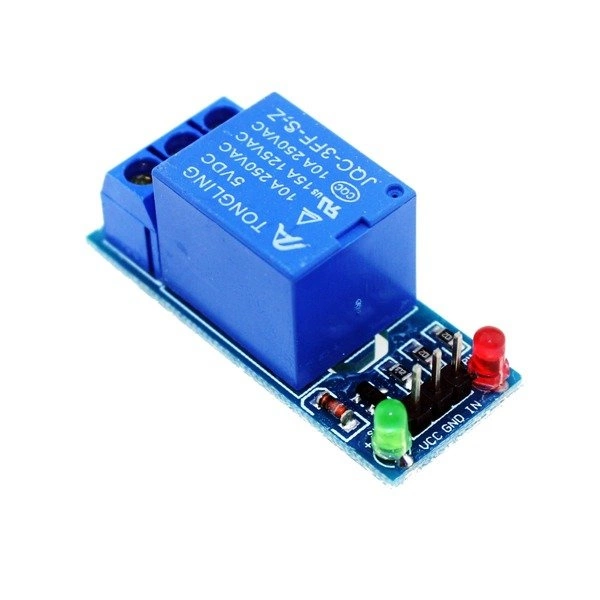

Moduł przekaźnika 1-kanał 5 V – do sterowania urządzeniami z mikrokontrolera

Ten 1-kanałowy moduł przekaźnika 5 V pozwala w prosty sposób włączać i wyłączać odbiorniki za pomocą sygnału z mikrokontrolera, Arduino lub innego układu cyfrowego. To praktyczny element do projektów DIY, automatyki domowej, sterowania oświetleniem czy prostych układów wykonawczych.

Jeśli szukasz małego przekaźnika do sterowania z poziomu pinu GPIO lub zestawu uruchomieniowego, ten model będzie dobrym wyborem tam, gdzie potrzebne jest zasilanie 5 V, 1 kanał i sygnalizacja LED.

Do czego możesz go użyć? 💡🔧

• włączanie lamp, oświetlenia i innych obciążeń z poziomu Arduino, ESP lub podobnych płytek,
• sterowanie silnikami, wentylatorami i prostymi urządzeniami wykonawczymi,
• budowa prostych sterowników domowych i warsztatowych,
• projekty edukacyjne związane z automatyką i elektroniką,
• układy czasowe, alarmowe, testowe i prototypowe.

To rozwiązanie przydaje się wtedy, gdy niski prąd z mikrokontrolera ma sterować większym obciążeniem podłączonym do styków przekaźnika.

Jak działa ten moduł?

Moduł jest zasilany napięciem 5 V przez piny DC+ i DC-. Sygnał sterujący podaje się na wejście IN. Ważna cecha tego modelu: przekaźnik załącza się stanem niskim LOW, czyli po podaniu masy na wejście sterujące. ⚙️

W praktyce oznacza to, że po aktywacji wejścia IN przekaźnik przełącza styki, a dioda LED informuje o stanie pracy kanału.

• DC+ – zasilanie 5 V
• DC- – masa
• IN – wejście sygnałowe

Najważniejsze cechy użytkowe ⭐

• 1 kanał – do sterowania jednym obwodem,
• zasilanie 5 V – wygodne przy współpracy z popularnymi modułami uruchomieniowymi,
• przekaźnik SRD-05VDC-SL-C,
• obciążalność styków do 10 A / 250 VAC,
• sygnalizacja LED – szybka kontrola zasilania i załączenia,
• sterowanie stanem LOW – istotne przy doborze logiki sterowania,
• kompaktowa płytka – łatwa do zabudowy w małych projektach.

Kompatybilność 🔌

Moduł może współpracować z wieloma popularnymi platformami, o ile zapewnisz mu zasilanie 5 V i odpowiedni sygnał cyfrowy na wejściu:

• Arduino,
• zestawy uruchomieniowe,
• proste sterowniki cyfrowe,
• układy mikrokontrolerowe z wyjściem sterującym.

Najważniejsze jest uwzględnienie, że wejście działa aktywnie w stanie niskim. To częsty detal, który decyduje o poprawnym działaniu projektu. ❓

Na co zwrócić uwagę przed zakupem? 🚨

• To wersja na 5 V – nie jest przeznaczona do zasilania innym napięciem, jeśli nie wynika to z projektu.
• Moduł ma tylko 1 kanał – steruje jednym obwodem.
• Załączenie odbywa się przez stan LOW, a nie HIGH.
• Parametr 10 A / 250 VAC dotyczy styków przekaźnika – nie wejścia sterującego.
• Przy pracy z napięciem sieciowym trzeba zachować szczególną ostrożność i stosować odpowiednią izolację oraz bezpieczny montaż.

W praktyce 🛠️

To dobry moduł do prostych zastosowań, gdy chcesz z poziomu elektroniki niskonapięciowej sterować urządzeniem podłączonym do styków przekaźnika. Sprawdza się np. jako:

• włącznik oświetlenia,
• sterownik obciążenia w projekcie DIY,
• moduł wykonawczy w automatyce warsztatowej,
• element testowy do nauki sterowania przekaźnikami.

Dzięki diodom LED łatwo sprawdzisz, czy moduł ma zasilanie i czy kanał został załączony. To ułatwia uruchamianie układu i diagnostykę błędów.

Typowe błędy użytkowników

• podanie złego napięcia zasilania zamiast 5 V,
• oczekiwanie załączenia po stanie HIGH, mimo że moduł działa na LOW,
• mylenie parametrów styków z parametrami wejścia sterującego,
• nieprawidłowe podłączenie masy do układu sterującego,
• stosowanie modułu bez zachowania zasad bezpieczeństwa przy napięciu sieciowym.

Dane techniczne 📏

Typ produktu	moduł przekaźnika 1-kanałowy
Napięcie zasilania VCC	5 V
Model przekaźnika	SRD-05VDC-SL-C
Napięcie cewki	5 V
Maksymalne napięcie styków	250 VAC
Maksymalny prąd	10 A
Sterowanie	stan niski LOW
Sygnalizacja	diody LED
Wymiary płytki	44 x 12 x 22 mm

FAQ

Tak, moduł jest przeznaczony do współpracy z mikrokontrolerami i zestawami uruchomieniowymi, o ile zapewnisz zasilanie 5 V i właściwe sterowanie wejściem.

Nie. W tym modelu załączenie odbywa się stanem LOW, czyli po podaniu masy na wejście IN.

Tak, moduł może być używany jako element sterujący oświetleniem lub innymi odbiornikami, jeśli parametry obciążenia mieszczą się w specyfikacji styków.

Tak. Dioda LED ułatwia kontrolę zasilania oraz informuje o załączeniu przekaźnika.

Materiał pomocniczy

Dodatkowo produkt wykorzystano do budowy prostego projektu rozładowywarki baterii: zobacz projekt.

W zestawie 📦

• Moduł przekaźnika 1-kanał 5 V 10 A / 250 V – 1 szt.
