Description

Oświetlenie LED do drona FPV, quada i projektów Arduino

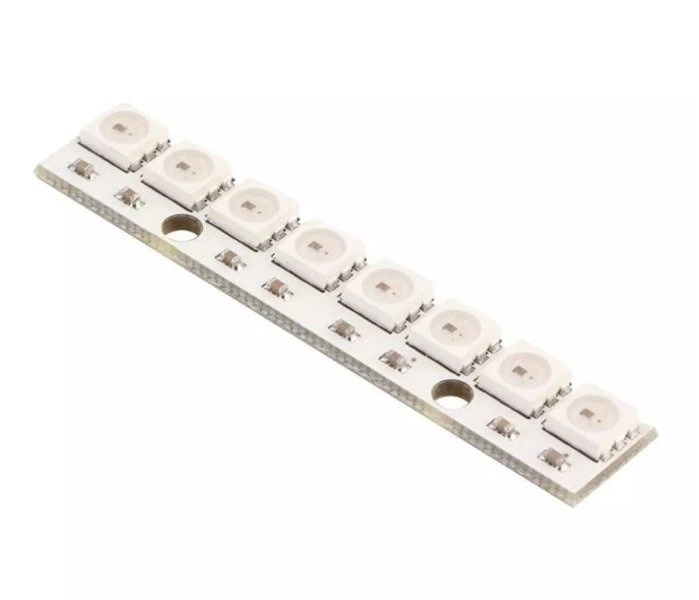

Ten pasek LED WS2812B to proste i bardzo praktyczne oświetlenie do dronów wyścigowych oraz innych lekkich konstrukcji RC. Na jednej płytce znajduje się 8 adresowalnych diod RGB LED 5050, dzięki czemu możesz ustawić różne kolory, wzory świecenia i efekty dla każdej diody osobno.

W praktyce taki pasek pomaga nie tylko poprawić wygląd modelu. 💡 Ułatwia też orientację drona w locie, rozpoznanie przodu i tyłu ramy, a także sygnalizowanie wybranych stanów, np. ostrzeżenia o niskim poziomie akumulatora.

Do czego sprawdzi się ten pasek LED?

• Drony wyścigowe FPV – oznaczenie kierunku modelu i lepsza widoczność w locie
• Quadcoptery i freestyle – efekty świetlne oraz sygnalizacja stanu
• Kontrolery lotu z obsługą LED – sterowanie kolorami i animacjami z poziomu oprogramowania
• Arduino i projekty DIY – adresowalne diody do własnych układów i efektów świetlnych
• Modele RC – lekkie oświetlenie do indywidualnych modyfikacji

Jak działa WS2812B?

Każda dioda na płytce jest adresowalna, czyli może świecić innym kolorem niż pozostałe. Sygnał trafia do wejścia DIN, a następnie przechodzi dalej przez DOUT, co pozwala łączyć kolejne paski szeregowo. 🔌

Dzięki temu możesz sterować całym ciągiem LED z jednego kontrolera, bez prowadzenia osobnych przewodów do każdej diody.

• GND – masa
• DIN – wejście sygnału
• 5 VDC – zasilanie
• DOUT – wyjście sygnału na kolejną płytkę

Najważniejsze korzyści w praktyce ⭐

• 8 diod RGB LED 5050 na jednej płytce
• Jasne światło dobrze widoczne na modelu
• Otwory montażowe ułatwiają instalację w ramie drona
• Możliwość łączenia pasków szeregowo – rozbudowa bez skomplikowanego okablowania
• Kompaktowy format – wygodny do małych konstrukcji
• Obsługa z kontrolerów lotu i Arduino

Kompatybilność ⚙️

Pasek współpracuje z układami i kontrolerami obsługującymi diody WS2812B oraz sygnał sterujący LED. W opisie producenta wskazano zgodność m.in. z:

• Naze32
• Skyline32
• SPRacing F3
• konfiguracjami opartymi o CleanFlight
• projektami Arduino

Przed zakupem warto sprawdzić, czy Twój kontroler lotu lub mikrokontroler ma wyjście do sterowania LED i czy pracuje z zasilaniem odpowiednim dla WS2812B.

Na co zwrócić uwagę przed podłączeniem? 🚨

To najważniejsza kwestia przy tym produkcie: musisz zachować prawidłową polaryzację. Odwrotne podłączenie może spowodować uszkodzenie diod LED.

• sprawdź oznaczenia pinów przed lutowaniem,
• nie zamieniaj GND z 5 V,
• pilnuj kierunku sygnału: DIN → DOUT,
• jeśli łączysz kilka pasków, sygnał wychodzi z jednego i wchodzi do następnego.

Przy pierwszym uruchomieniu dobrze jest przetestować pasek na krótkim przewodzie i z pewnym źródłem zasilania 5 V.

Montaż w dronie i projektach DIY 🛠️

Dzięki otworom montażowym płytkę można wygodnie przykręcić lub zamocować do elementów ramy. Wąski format ułatwia zabudowę w miejscach, gdzie zwykły pasek LED byłby mniej wygodny.

W dronach FPV najczęściej montuje się takie oświetlenie:

• na ramionach,
• pod płytą górną lub dolną,
• z tyłu ramy jako światło orientacyjne,
• w parach lub zestawach po kilka pasków.

Specyfikacja techniczna 📏

Typ produktu	Pasek LED do drona / moduł LED RGB
Liczba diod	8
Typ diod	RGB LED 5050, WS2812B
Zasilanie	5 V
Zakres napięcia	4–7 V
Wymiary płytki	57 x 10 mm
Połączenia	GND, DIN, 5 VDC, DOUT
Montaż	otwory montażowe w płytce

Typowe pytania użytkowników ❓

Nie. Można go wykorzystać także w projektach Arduino, modelach RC i innych układach wymagających adresowalnych diod RGB.

Tak. Moduły można łączyć szeregowo, wykorzystując wyjście DOUT do następnej płytki.

Tak. To właśnie jedna z głównych zalet diod WS2812B.

Nie. W zestawie może znaleźć się płytka w kolorze białym lub czarnym.

W zestawie 📦

• 1 x pasek LED z 8 diodami RGB WS2812B
