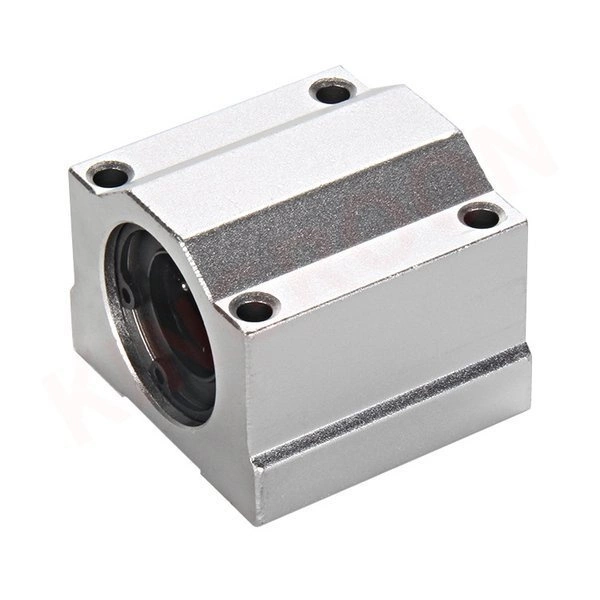

Łożysko liniowe SC8UU 8 mm – do prowadnic w drukarkach 3D, CNC i projektach DIY

To gotowy do montażu blok liniowy z wkładem LM8UU osadzonym w obudowie SC8UU. Pracuje na wałku prowadzącym 8 mm i jest często stosowany w drukarkach RepRap 3D, prostych maszynach CNC, ploterach, manipulatorach oraz układach przesuwu liniowego.

Jeśli szukasz łożyska do osi opartej na gładkich wałkach 8 mm, ten model ułatwia montaż, bo ma już aluminiową obudowę z otworami pod śruby M4. Dzięki temu nie trzeba osobno oprawiać samego wkładu LM8UU.

Do czego sprawdzi się w praktyce?

Łożysko liniowe SC8UU stosuje się tam, gdzie element ma przesuwać się płynnie po osi liniowej. Najczęściej spotkasz je w konstrukcjach, w których liczy się prosty montaż i powtarzalna praca.

• 🖨️ drukarki 3D RepRap – osie przesuwu oparte na gładkich wałkach 8 mm,
• 🛠️ frezarki i plotery CNC – lekkie układy prowadzenia,
• ⚙️ wypalarki CNC i urządzenia warsztatowe,
• 🤖 roboty i manipulatory – ruch liniowy w modułach własnej konstrukcji,
• 🏠 projekty DIY – stoły przesuwne, prowadnice, podajniki, mechanizmy regulacji.

Najważniejsze cechy użytkowe

• Średnica robocza 8 mm – pasuje do wałków liniowych 8 mm.
• Obudowa SC8UU – łatwiejszy montaż niż przy samym łożysku LM8UU.
• Uszczelnienie gumowe z obu stron – ogranicza dostawanie się pyłu, opiłków i zabrudzeń.
• Otwory montażowe pod śruby M4 – wygodne mocowanie i regulacja w układzie.
• Wymienny wkład w standardzie LM – łatwiejszy serwis w razie zużycia.
• 4 rzędy elementów tocznych – stabilna praca prowadzenia.

Kompatybilność – kiedy to będzie właściwy wybór?

Ten model wybierz wtedy, gdy Twój układ pracuje na gładkiej prowadnicy 8 mm i potrzebujesz łożyska w gotowej oprawie.

• Pasuje do: wałków liniowych 8 mm.
• Typ obudowy: SC8UU.
• Wkład łożyskowy: LM8UU.
• Montaż: otwory pod śruby M4.

❓ Jeśli masz prowadnice 10 mm, 12 mm lub inny standard, ten wariant nie będzie odpowiedni. Przed zakupem sprawdź średnicę wałka, a nie tylko wygląd obudowy.

Jak działa takie łożysko liniowe?

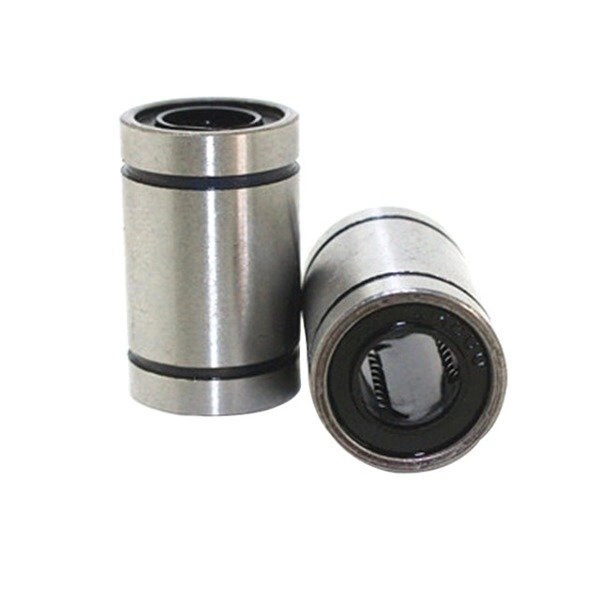

Wewnątrz pracuje wkład liniowy typu LM8UU. Element przesuwa się po gładkim wałku 8 mm, a kulki toczne zmniejszają opory ruchu. Dzięki temu uzyskujesz płynny przesuw, dobrą powtarzalność i możliwość pracy przy większej prędkości niż w prostych tulejach ślizgowych.

Obudowa utrzymuje wkład w stałej pozycji i ułatwia prawidłowe osadzenie w konstrukcji. 💡

Montaż – na co zwrócić uwagę?

Sam montaż jest prosty, ale przy układach liniowych liczy się dokładność. Nawet dobre łożysko nie będzie pracowało poprawnie, jeśli prowadnice są krzywo ustawione.

• 📏 sprawdź, czy wałek ma dokładnie 8 mm i jest prosty,
• montuj blok bez naprężeń i bez „dociągania na siłę”,
• ⚙️ zachowaj równoległość prowadnic w układach dwuwałkowych,
• 🛠️ używaj śrub M4 zgodnych z konstrukcją,
• 🚨 po montażu wykonaj ręczny przesuw i sprawdź, czy nie ma zacięć.

• kupno wersji 8 mm do wałka 10 mm lub odwrotnie,
• mylenie samego LM8UU z kompletnym blokiem SC8UU,
• montaż na zabrudzonym lub porysowanym wałku,
• skręcenie prowadnic z niewspółosiowością, co powoduje ciężką pracę i szybsze zużycie.

Praca w warsztacie i w trudniejszych warunkach

Łożysko ma gumowe uszczelnienia, które pomagają ograniczyć przedostawanie się kurzu i drobnych zanieczyszczeń do środka. To przydatne w warsztacie, przy obróbce i w maszynach, gdzie pojawiają się pył lub opiłki.

Nie oznacza to jednak pełnej odporności na każde zabrudzenie. W praktyce warto regularnie kontrolować stan wałka i czystość całego układu przesuwu.

Dane techniczne

Model	SC8UU
Typ wkładu	LM8UU
Średnica prowadnicy	8 mm
Ilość rzędów	4
Otwory montażowe	pod śruby M4
Maksymalna prędkość przesuwu	5 m/s
Zakres temperatur pracy	-20°C do 80°C
Współczynnik tarcia	0,001–0,005

Dlaczego obudowa SC8UU jest wygodna?

W porównaniu z samym łożyskiem LM8UU otrzymujesz gotowy element do przykręcenia. To oszczędza czas podczas budowy lub serwisu maszyny i ułatwia zachowanie powtarzalnego położenia łożyska w układzie.

• ⭐ prostszy montaż w ramie lub na wózku,
• ⭐ łatwiejsza wymiana zużytego elementu,
• ⭐ wygodniejsze ustawienie i kalibracja prowadzenia.

FAQ – pytania przed zakupem

Nie. To łożysko LM8UU osadzone w obudowie SC8UU, czyli kompletny blok montażowy.

Tak, ten model jest przeznaczony właśnie do prowadnicy 8 mm.

Tak, to popularny wybór do konstrukcji opartych na wałkach 8 mm, w tym wielu drukarek RepRap 3D.

Tak, producent podaje otwory montażowe na śruby M4.

Tak, szczególnie w lekkich i średnio obciążonych układach prowadzenia liniowego. Trzeba jednak dobrać je do średnicy wałka i geometrii całej osi.

Co znajduje się w zestawie?

• Łożysko liniowe SC8UU 8 mm – 1 szt.
