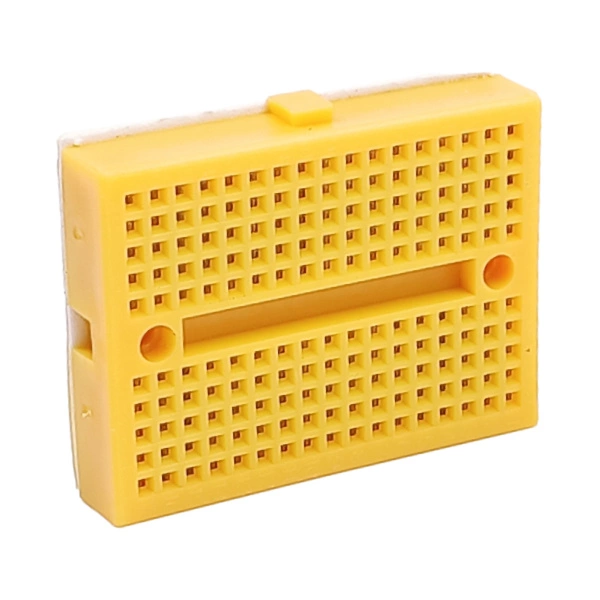

Płytka stykowa 170 pól SYB-170 – mała breadboard do szybkich prototypów

To kompaktowa płytka stykowa 170 pól, na której złożysz prosty układ bez lutowania. W praktyce sprawdza się przy testach z Arduino, czujnikami, diodami LED, rezystorami, przyciskami i małymi modułami przewlekanymi.

Jeśli chcesz szybko sprawdzić pomysł, uruchomić prosty obwód albo zrobić mały projekt do nauki elektroniki – taki format jest wygodniejszy niż duża płytka, bo zajmuje mało miejsca i łatwo go przykleić lub przykręcić do obudowy

Do czego przyda się w praktyce?

• testowanie prostych obwodów bez lutowania,
• ⚙️ budowa małych układów z Arduino i innymi płytkami uruchomieniowymi,
• 🛠️ nauka działania połączeń na płytce stykowej,
• 🏠 projekty szkolne, hobbystyczne i warsztatowe,
• tymczasowy montaż układu przed wykonaniem wersji docelowej.

Jak działa taka płytka stykowa?

Elementy wkłada się w otwory, które wewnątrz są połączone metalowymi stykami. Dzięki temu można budować układ bez cyny i lutownicy. To wygodne rozwiązanie do testów, zmian połączeń i szybkiego diagnozowania błędów.

Raster 2,54 mm oznacza zgodność z wieloma popularnymi elementami przewlekanymi i listwami goldpin, używanymi m.in. w projektach Arduino.

Najważniejsze cechy

• 170 pól stykowych – dobry rozmiar do małych projektów,
• brak lutowania – szybki montaż i łatwe poprawki,
• raster 2,54 mm – zgodność z typowymi elementami THT,
• taśma samoprzylepna od spodu – można przykleić płytkę do podłoża,
• otwory montażowe – możliwość przykręcenia,
• zamki po bokach – możliwość łączenia kilku płytek w większy zestaw,
• żółta obudowa – łatwa do zauważenia na stanowisku roboczym.

Kompatybilność – z czym ta płytka będzie pasować?

Płytka jest przeznaczona do pracy z elementami o standardowym rastrze 2,54 mm. W praktyce oznacza to zgodność z wieloma popularnymi akcesoriami do prototypowania.

• przewody połączeniowe i zworki do płytek stykowych,
• rezystory, diody, kondensatory przewlekane,
• przyciski THT, tranzystory i część układów scalonych DIP,
• listwy goldpin 2,54 mm,
• moduły współpracujące z Arduino, jeśli mają wyprowadzenia w odpowiednim rastrze.

Ważne: to mała płytka do prostych układów. Przy większej liczbie połączeń lub rozbudowanych projektach wygodniejsza będzie większa breadboard.

Na co zwrócić uwagę przed zakupem?

• 📏 To mini płytka – sprawdzi się do małych układów, nie do rozbudowanych projektów.
• 🔌 Nie zastępuje płytki PCB – służy głównie do testów i prototypowania.
• 🛠️ Najwygodniej używać jej z przewodami i elementami przewlekanymi.
• 🚨 Kolor rzeczywisty może się nieznacznie różnić od zdjęć.

Praktyczne wskazówki użytkowe

• Staraj się nie wciskać elementów na siłę – chroni to styki przed rozluźnieniem.
• Do częstych zmian połączeń używaj przewodów przeznaczonych do breadboardów.
• Jeśli projekt ma działać dłużej, warto przykleić płytkę taśmą od spodu lub przykręcić ją przez otwory montażowe.
• Przy bardziej złożonych układach dobrze jest oznaczyć sobie połączenia kolorami przewodów 💡

Łączenie kilku płytek w większy układ

Po bokach znajdują się zamki, które pozwalają połączyć kilka takich płytek razem. To wygodne rozwiązanie, gdy zaczynasz od małego prototypu, a później potrzebujesz więcej miejsca na kolejne elementy.

Dzięki temu możesz rozbudowywać stanowisko etapami zamiast od razu sięgać po dużą płytkę.

Specyfikacja techniczna

Nazwa	Płytka stykowa 170 pól – SYB-170
Typ	mini breadboard / płytka prototypowa
Ilość styków	170 pól
Wymiary	47 x 35 mm
Raster	2,54 mm
Maksymalne napięcie	300 V
Maksymalny prąd	5 A
Kolor	żółty
Mocowanie	taśma dwustronna od spodu + otwory montażowe

FAQ – najczęstsze pytania

Tak, szczególnie do prostych układów testowych z elementami i modułami w rastrze 2,54 mm.

Nie. To płytka stykowa, więc połączenia wykonuje się przez wpinanie elementów i przewodów.

Tak. Od spodu jest taśma klejąca, a dodatkowo są otwory do przykręcenia.

Do prostych projektów – zwykle tak. Jeśli planujesz większy układ, rozważ większą płytkę lub połączenie kilku sztuk.

Dodatkowe materiały

Zaczynamy zabawę z Arduino

Elektro Maras – kanał na Youtube

W zestawie

• Płytka stykowa 170 pól – SYB-170 – żółta – 1 szt.
