Description

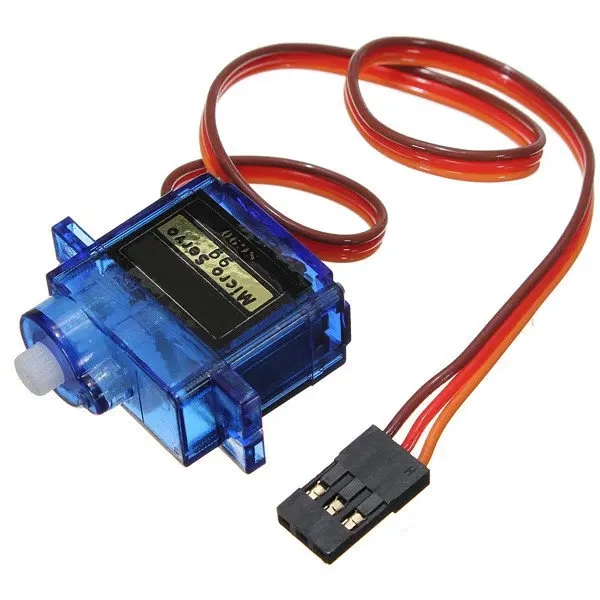

Serwo SG90 9 g to mały serwomechanizm do projektów, w których liczy się niska masa, proste sterowanie i powtarzalny ruch. Sprawdza się w modelarstwie, robotyce DIY i układach opartych o Arduino oraz inne mikrokontrolery sterujące sygnałem PWM.

Jeśli szukasz lekkiego serwa do poruszania klapką, ramieniem, czujnikiem, mechanizmem modelu lub prostym chwytakiem, SG-90 jest jednym z najczęściej wybieranych rozwiązań.

Do czego przyda się serwo SG90?

• małe modele samolotów elektrycznych i konstrukcje park slow fly,
• ⚙️ roboty edukacyjne i mechanizmy DIY,
• 🛠️ poruszanie klapek, dźwigni, wskaźników i lekkich elementów,
• 🏠 małe automaty domowe i prototypy mechatroniczne.

Dlaczego ten model jest tak często wybierany?

• Niska masa 9 g – przydatna tam, gdzie każdy gram ma znaczenie.
• Sterowanie PWM – łatwa współpraca z Arduino i innymi kontrolerami.
• Zakres ruchu 0° do 180° – do wielu prostych mechanizmów obrotowych.
• Moment 1,8 kg/cm – wystarczający do lekkich zastosowań.
• Złącze typu servo JR – popularny standard w modelarstwie i elektronice.

Jak działa serwo SG90?

Serwo nie obraca się w sposób ciągły jak zwykły silnik DC. Otrzymuje sygnał sterujący PWM i ustawia wałek w określonej pozycji. Dzięki temu można precyzyjnie ustawić wychylenie ramienia, orczyka lub innego elementu mechanicznego.

W praktyce oznacza to, że serwo nadaje się do ruchu typu: ustaw pozycję → zatrzymaj → zmień pozycję, a nie do ciągłego napędu kół czy ślimaków. 💡

Kompatybilność i podłączenie

Serwo SG90 współpracuje z układami, które potrafią generować sygnał PWM. Najczęściej używa się go z:

• Arduino,
• mikrokontrolerami i płytkami edukacyjnymi,
• testerami serw,
• odbiornikami modelarskimi zgodnymi ze złączem servo JR.

Napięcie pracy: 4,5 V – 6 V. 🔌

Ważne: przed zakupem sprawdź, czy Twój sterownik i zasilanie są zgodne z tym zakresem. Zbyt wysokie napięcie może uszkodzić serwo, a zbyt słabe zasilanie może powodować drgania, spadek momentu lub niestabilną pracę. 🚨

W praktyce: kiedy SG90 będzie dobrym wyborem, a kiedy nie?

• potrzebujesz małego i lekkiego serwa,
• budujesz mechanizm o niewielkim obciążeniu,
• uczysz się sterowania serwem z Arduino,
• tworzysz prosty model lub prototyp ruchomego elementu.

• mechanizm ma duży opór lub większe ramię dźwigni,
• serwo ma pracować pod dużym obciążeniem przez dłuższy czas,
• potrzebujesz metalowych trybów albo łożyskowania,
• układ będzie pracował w bardziej wymagających warunkach mechanicznych.

To ważne, bo SG90 ma plastikowe tryby i brak łożyska, więc najlepiej sprawdza się w lekkich konstrukcjach.

Na co zwrócić uwagę przed montażem?

• 📏 Nie przeciążaj mechanizmu – moment serwa to 1,8 kg/cm.
• ⚙️ Ustaw neutralną pozycję serwa przed założeniem orczyka.
• 🔋 Zapewnij stabilne zasilanie w zakresie 4,5 V – 6 V.
• 🛠️ Nie wymuszaj ręcznie ruchu wałka pod dużą siłą.
• 🚨 Pamiętaj, że deklarowany zakres to 0° – 180°, ale w praktyce zależy też od sterowania i konkretnej aplikacji.

Typowe błędy użytkowników

• podłączanie serwa bez odpowiedniego zasilania,
• zakładanie, że to silnik do pracy ciągłej,
• montaż w zbyt ciężkim mechanizmie,
• brak kalibracji pozycji początkowej,
• zbyt sztywne cięgno lub źle ustawiona geometria ramienia.

Dane techniczne

Typ	micro serwo / serwomechanizm
Model	SG90
Moment	1,8 kg/cm
Waga	9 g
Prędkość	0,12 s/60°
Napięcie pracy	4,5 V – 6 V
Zakres ruchu	0° – 180°
Materiał trybów	tworzywo
Obudowa	tworzywo
Złącze	servo JR
Łożysko	brak

Co znajduje się w zestawie?

• serwo SG90,
• 3 orczyki,
• wkręt do orczyka,
• 2 wkręty montażowe.

FAQ – najczęstsze pytania

Tak. To jeden z najczęściej używanych modeli do nauki sterowania serwomechanizmami przez PWM.

Nie, to standardowe serwo pozycjonujące. Służy do ustawiania kąta, a nie do ciągłego obracania się.

Raczej do lekkich konstrukcji. Przy większym obciążeniu lepiej wybrać mocniejsze serwo.

Serwo ma złącze typu servo JR.

Podsumowanie

SG90 9 g to praktyczne micro serwo do lekkich zastosowań: modeli RC, robotyki edukacyjnej i projektów z Arduino. Jeśli potrzebujesz kompaktowego serwomechanizmu sterowanego PWM, z zakresem ruchu do 180° i popularnym złączem servo JR, ten model będzie rozsądnym wyborem do małych układów. ⭐
