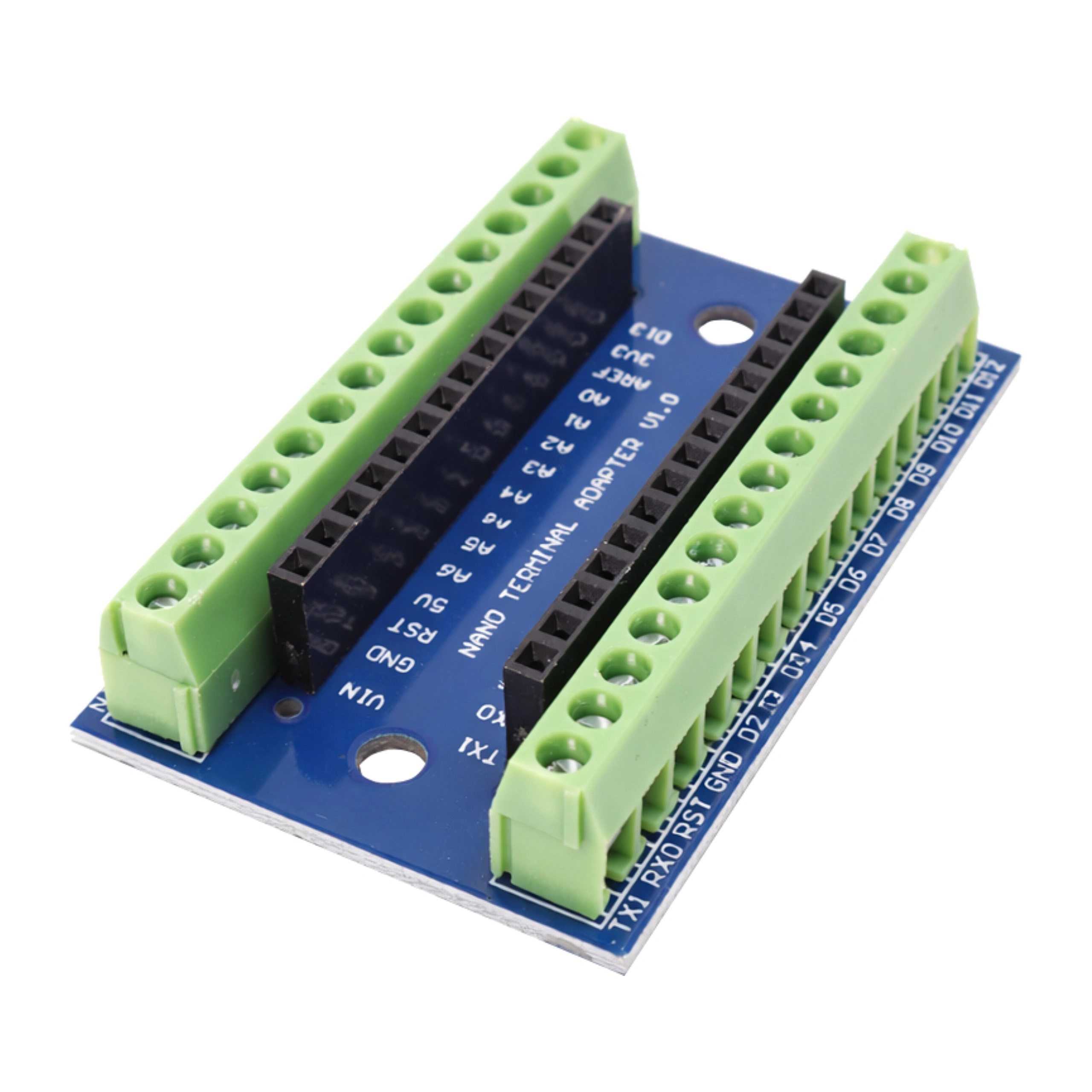

Shield Proto do Arduino Nano ze złączami ARK – wygodne wyprowadzenie pinów

To praktyczny adapter do Arduino Nano, który zamienia małą płytkę mikrokontrolera w czytelny i łatwiejszy do okablowania moduł roboczy. Zamiast wpinać przewody bezpośrednio w listwy goldpin, masz do dyspozycji zaciski śrubowe ARK, dzięki którym podłączenie przewodów jest szybsze i pewniejsze. 🔧

Jeśli budujesz prototyp, sterownik, układ testowy albo stanowisko warsztatowe, taki shield pomaga uporządkować połączenia i ograniczyć przypadkowe wypięcie przewodów.

Do czego przydaje się taki moduł?

To rozwiązanie jest szczególnie wygodne tam, gdzie Arduino Nano pracuje poza płytką stykową lub ma być podłączone do większej liczby przewodów.

• podłączanie czujników, przekaźników i modułów bez lutowania przewodów do Nano,
• budowa prototypów DIY i testowych sterowników,
• prace serwisowe i warsztatowe, gdzie liczy się szybka zmiana połączeń,
• montaż w obudowie, gdy potrzebne są bardziej stabilne połączenia,
• projekty edukacyjne i nauka elektroniki z czytelnym dostępem do pinów.

Jak działa?

Arduino Nano wkłada się w gniazda na płytce adaptera. Następnie każdy pin mikrokontrolera jest wyprowadzony na opisane złącza śrubowe ARK. Dzięki temu możesz wkręcić przewody bezpośrednio do terminali zamiast korzystać z luźnych połączeń na przewodach połączeniowych. ⚙️

W praktyce oznacza to wygodniejszy dostęp do linii cyfrowych, analogowych oraz pinów zasilania.

Najważniejsze zalety w praktyce

• Łatwiejsze okablowanie – przewody mocujesz śrubowo, bez walki z luźnymi konektorami.
• Czytelny dostęp do pinów – przydatne podczas uruchamiania i diagnostyki układu.
• Dobre rozwiązanie do prototypów – szczególnie tam, gdzie układ jest wielokrotnie przepinany.
• Kompaktowy format – nadal pracujesz z Arduino Nano, ale wygodniej. 📏
• Płytka zlutowana – moduł jest przygotowany do użycia.

Kompatybilność

Moduł jest przeznaczony do płytek Arduino Nano. To ważne, bo nie jest to uniwersalny shield dla Arduino Uno czy Mega.

• kompatybilny z formatem Arduino Nano,
• pozwala wyprowadzić piny Nano na terminale ARK,
• sprawdza się w projektach opartych o małe płytki mikrokontrolerowe Nano. 🔌

Zobacz płytki Arduino Nano

Na co zwrócić uwagę przed zakupem?

• To nie jest samo Arduino – adapter wymaga osobnej płytki Arduino Nano.
• Sprawdź format płytki – produkt jest dedykowany do Nano, nie do większych płytek.
• To moduł połączeniowy – nie dodaje nowych funkcji elektronicznych, tylko ułatwia wyprowadzenie pinów.
• Zwróć uwagę na sposób montażu przewodów – najlepiej używać prawidłowo odizolowanych końcówek przewodów.

Wskazówki użytkowe 🛠️

• Przed włożeniem Arduino Nano upewnij się, że orientacja płytki jest prawidłowa.
• Nie dokręcaj śrub w złączach ARK zbyt mocno, aby nie uszkodzić przewodu.
• Opis pinów na płytce warto porównać z dokumentacją używanego programu lub schematu.
• Przy częstym przepinaniu przewodów adapter pomaga ograniczyć zużycie samych pinów Nano.

Specyfikacja

Nazwa	Shield Proto do Arduino Nano – złącze ARK
Przeznaczenie	Arduino Nano
Typ wyprowadzeń	Złącza ARK / terminale śrubowe
Stan montażu	Płyta zlutowana
Wymiary płytki	36 mm x 53 mm
Kolor płytki	Zielony

Typowe zastosowania

• sterowanie przekaźnikami i modułami wykonawczymi,
• podłączanie czujników w projektach domowych i warsztatowych,
• układy testowe na biurku lub stanowisku serwisowym,
• małe systemy automatyki, edukacyjne i hobbystyczne. 💡

FAQ – najczęstsze pytania ❓

Nie ma takiej informacji. To adapter dedykowany do Arduino Nano, więc przed zakupem warto założyć, że sama płytka Nano nie jest częścią modułu.

Nie, płytka jest zlutowana. Po stronie użytkownika pozostaje osadzenie Arduino Nano i podłączenie przewodów.

To przede wszystkim adapter z terminalami ARK do wygodnego okablowania. Najlepiej sprawdza się jako baza do połączeń przewodowych, nie jako zamiennik klasycznej płytki stykowej.

Tak, połączenia śrubowe są zwykle stabilniejsze niż luźno wpięte przewody, szczególnie w układach testowych i półstałych instalacjach.

Podsumowanie

Shield Proto do Arduino Nano ze złączami ARK to przydatny moduł dla osób, które chcą szybciej i wygodniej podłączać przewody do Arduino Nano. Sprawdzi się w elektronice DIY, edukacji, testach oraz małych układach sterowania. Jeśli zależy Ci na czytelnych wyprowadzeniach i pewniejszym podłączeniu przewodów, to bardzo praktyczny dodatek do pracy z Nano.
