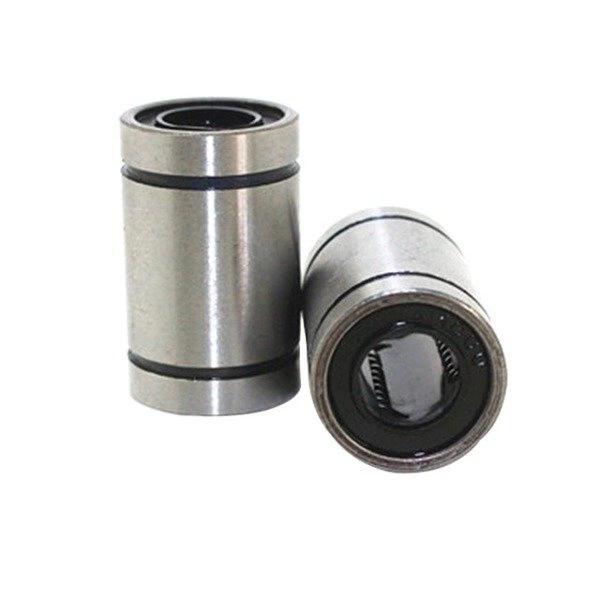

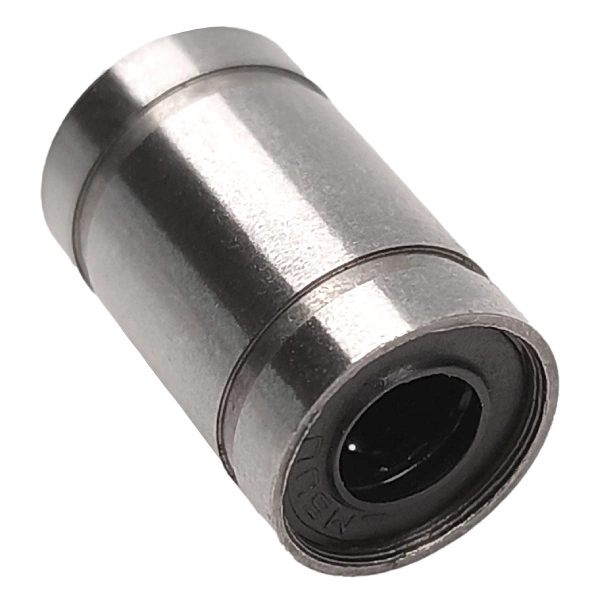

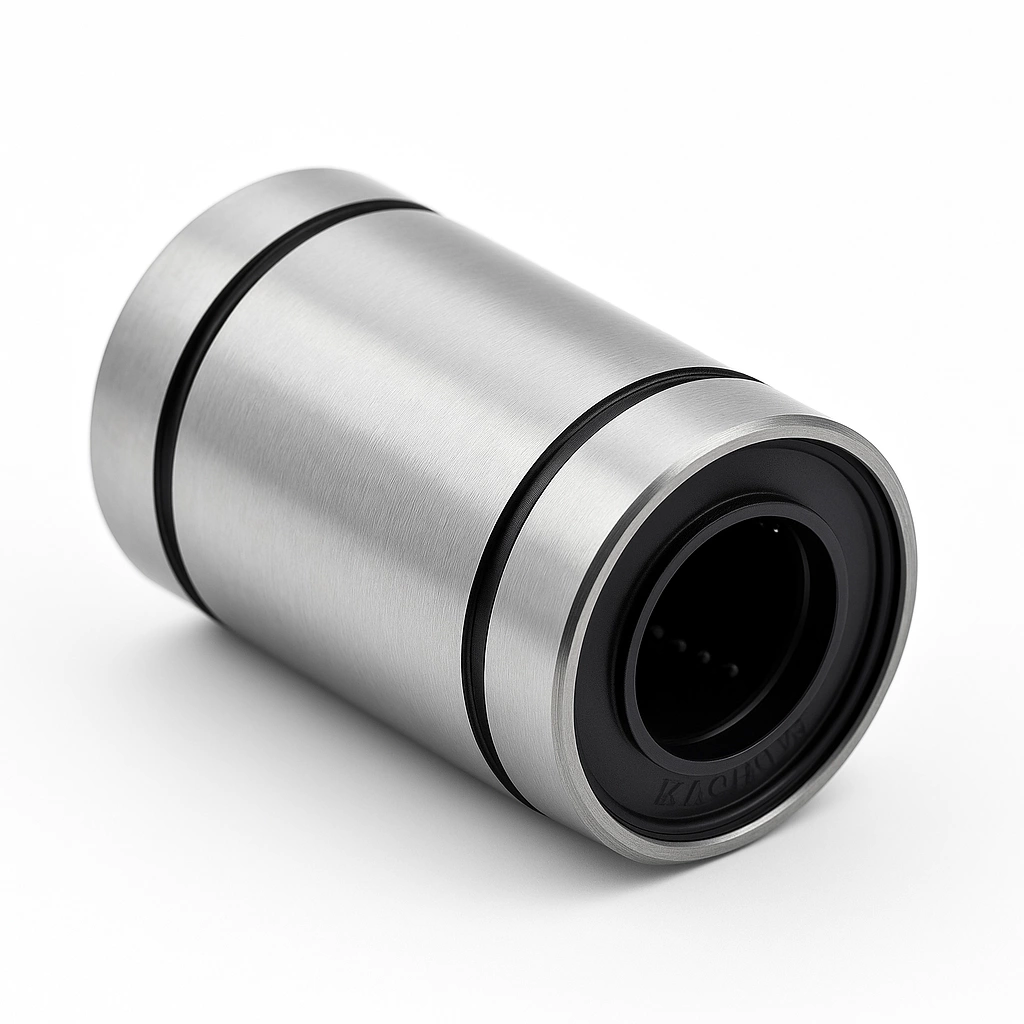

Łożysko liniowe LM12UU 12 mm – do prowadnic liniowych, drukarek 3D i maszyn CNC

Łożysko liniowe LM12UU to popularny element do ruchu liniowego na wałkach o średnicy 12 mm. Sprawdza się tam, gdzie potrzebny jest płynny przesuw: w drukarkach 3D, ploterach, osiach CNC, prostych automatach, projektach DIY i stanowiskach warsztatowych. 🔧

To wersja zamknięta, z uszczelnieniem po obu stronach. Dzięki temu do wnętrza trudniej dostaje się kurz, drobne opiłki i zabrudzenia, co ma znaczenie zwłaszcza w warsztacie i przy pracy w mniej czystym środowisku.

Do czego używa się LM12UU?

Jeśli budujesz lub serwisujesz układ przesuwu na wałkach, ten model jest przeznaczony właśnie do takich zastosowań.

• drukarki 3D RepRap i konstrukcje pokrewne,
• małe frezarki i plotery CNC,
• osie przesuwne w maszynach DIY,
• prowadnice w projektach automatyki i robotyki,
• mechanizmy liniowe w warsztacie i prototypowni.

Najważniejsza kwestia przed zakupem: łożysko współpracuje z wałkiem liniowym 12 mm. Jeśli masz prowadnicę 10 mm lub 8 mm, ten wariant nie będzie pasował. 📏

Jak działa łożysko liniowe?

LM12UU przesuwa się po gładkim wałku liniowym o średnicy 12 mm. Wewnątrz znajdują się elementy toczne, które zmniejszają opór ruchu i pozwalają uzyskać płynny przesuw nawet przy częstym użytkowaniu. ⚙️

Zewnętrzny płaszcz wykonano ze stali łożyskowej, a środkową część z tworzywa sztucznego. Taka konstrukcja jest dobrze znana w układach liniowych stosowanych w urządzeniach CNC i drukarkach 3D.

Co daje uszczelnienie po obu stronach?

Dwustronne uszczelnienie pomaga ograniczyć dostawanie się zanieczyszczeń do środka łożyska. To ważne szczególnie wtedy, gdy układ pracuje:

• w pobliżu pyłu, trocin lub opiłków,
• w obudowie bez pełnej osłony,
• w urządzeniu używanym regularnie, a nie tylko testowo.

Kompatybilność – na co zwrócić uwagę przed zakupem?

To produkt prosty, ale tu łatwo o pomyłkę. Przed zamówieniem sprawdź 3 rzeczy: ❓

• średnicę wałka: musi mieć dokładnie 12 mm,
• miejsce montażu: średnica zewnętrzna łożyska to 21 mm,
• dostępną długość: całkowita długość łożyska wynosi 30 mm.

Jeżeli wymieniasz zużyty element, porównaj nie tylko oznaczenie LM12UU, ale też realne wymiary gniazda i prowadnicy. W różnych projektach DIY spotyka się oprawy wykonywane ręcznie, które mogą mieć niewielkie odchyłki.

W praktyce: gdzie sprawdzi się najlepiej?

• Drukarki 3D: do osi opartych na wałkach liniowych 12 mm.
• CNC i plotery: do przesuwu stołu, bramy lub modułu roboczego.
• Maszyny własnej konstrukcji: gdy chcesz zbudować prosty i przewidywalny układ liniowy.
• Naprawy i modernizacje: jako zamiennik zużytego łożyska w istniejącym mechanizmie.

⭐ Jeśli zależy Ci na równym ruchu, pamiętaj, że samo łożysko nie skoryguje krzywego montażu. Wałek musi być prosty, osiowo ustawiony i dobrze zamocowany.

Montaż i użytkowanie – krótkie wskazówki

• Przed wsunięciem łożyska upewnij się, że wałek jest czysty i bez zadziorów.
• Nie wciskaj łożyska na siłę na uszkodzoną prowadnicę.
• Unikaj перекoszenia podczas montażu w oprawie lub obudowie.
• W układach z dwoma równoległymi wałkami zadbaj o ich współosiowość.
• Po montażu sprawdź ręcznie, czy przesuw jest płynny na całej długości.

🚨 Typowy błąd to dobór łożyska do średnicy „na oko”. Nawet niewielka różnica średnicy prowadnicy powoduje luzy albo ciężką pracę układu.

Parametry techniczne

Model	LM12UU
Typ	łożysko liniowe zamknięte
Średnica otworu	12 mm
Średnica zewnętrzna	21 mm
Długość całkowita	30 mm
Maksymalna prędkość przesuwu	3 – 5 m/s
Współczynnik tarcia	0,001 – 0,005
Zakres temperatury pracy	-20 do +80°C
Materiał płaszcza zewnętrznego	stal łożyskowa
Środkowa część	tworzywo sztuczne

Najważniejsze zalety

• współpraca z wałkiem liniowym 12 mm,
• kompaktowe wymiary: 21 mm x 30 mm,
• uszczelnienie z obu stron,
• zastosowanie w drukarkach 3D, CNC i projektach DIY,
• niski współczynnik tarcia,
• sprawdzony standard używany w technice ruchu liniowego.

FAQ – najczęstsze pytania

Tak, model LM12UU jest przeznaczony do prowadnic o średnicy 12 mm.

Tak, jeśli dana oś pracuje na wałkach 12 mm. To częsty wybór w konstrukcjach RepRap i podobnych projektach. 🛠️

Tak, w małych i średnich układach ruchu liniowego, o ile pozostałe elementy mechaniczne są zgodne wymiarowo.

Tak, pomaga ograniczyć dostawanie się zabrudzeń do środka, ale nie zastępuje regularnego czyszczenia prowadnic.

Zmierz średnicę wałka, średnicę gniazda i dostępną długość montażową. Dla tego modelu są to odpowiednio: 12 mm, 21 mm i 30 mm. 📏

Jeśli szukasz łożyska liniowego do wałka 12 mm, ten model będzie właściwym wyborem do wielu układów przesuwu w maszynach, drukarkach 3D i konstrukcjach warsztatowych. Najważniejsze przed zakupem to potwierdzić zgodność wymiarów z Twoją prowadnicą i gniazdem montażowym. 🔩
